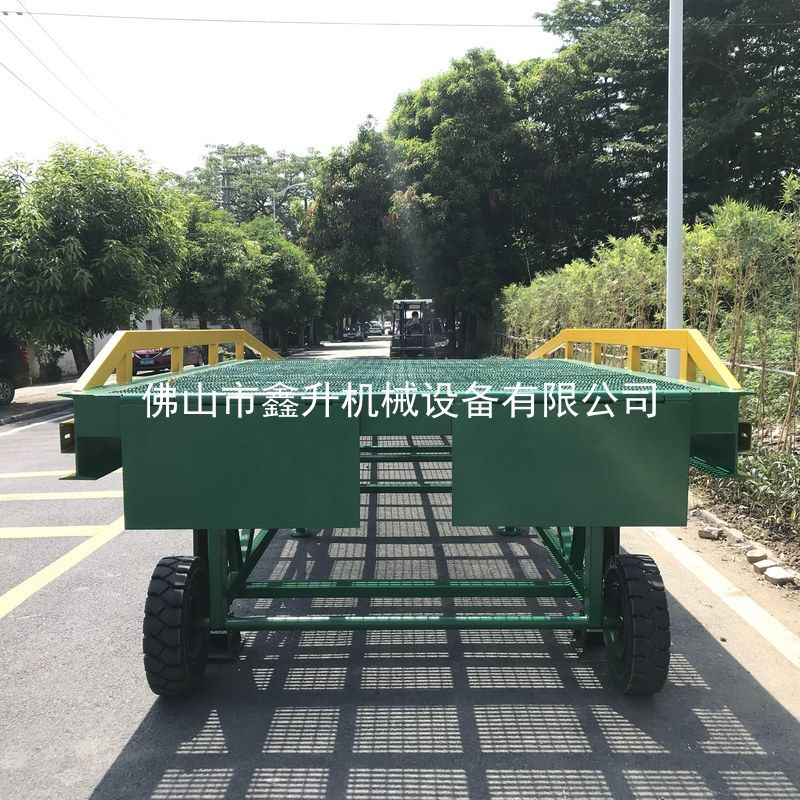

登车桥钢结构要不要探伤？焊缝检测常识一次讲清
登车桥每天都在重载弯折应力下工作，焊缝是最该盯住的部位。本文讲清目视、磁粉、超声三种检测方法的适用范围与成本差异，给出日常点检的重点部位清单、需要做正规探伤的四种情况、不同桥龄的检测周期建议，以及发现裂纹后的处理路径，帮您把结构风险管在前面。
客户来厂里验桥，最常问的一句话就是：你们焊缝做过探伤吗？这个问题问得好，但很多人不知道探伤其实分好几种，不是所有桥都要上仪器。这篇按我们厂里的出厂流程和客户现场的使用经验，把目视、磁粉、超声三种方法各管什么、多久查一次、查出裂纹怎么办，一次讲明白。
一、焊缝为什么是登车桥最该盯住的部位
登车桥的工作方式决定了它的焊缝长期处在交变载荷里：叉车一遍遍开上去，台面反复受力又卸载，主梁、台面支撑梁、唇板搭接处这些部位的焊缝，等于每天做几千次微型弯折试验。母材钢板本身有很足的安全余量，真正先出问题的，几乎都是焊接接头。
从我们售后接触的案例看，结构类故障里焊缝相关的占大头，而且有明显的规律：前三年基本不出事，问题集中出现在五到八年、长期超载或者高频作业的桥上。裂纹不是一夜之间出现的，从肉眼可见的细纹到贯穿性开裂往往有几个月的发展期——这就是检测的意义：在发展期把它抓出来。
| 部位 | 受力特点 | 裂纹风险 |
|---|---|---|
| 主梁与台面连接焊缝 | 整机弯矩最大的位置，重载时拉压应力交替 | 高，是全桥最重点的检查对象 |
| 唇板铰链座与搭接梁 | 唇板反复翻折，冲击载荷集中 | 高，尤其高频装卸的场地 |
| 油缸支座焊缝 | 举升瞬间受集中力 | 中高，举升有异响时优先查 |
| 支腿与桥体连接处 | 静态承压为主，动载小 | 中，松软地面沉降后要加查 |
| 护栏与爬梯焊缝 | 不承重，但人员安全相关 | 低，目视即可覆盖 |
二、目视检测：九成问题靠眼睛就能发现
别小看目视。我们厂里出厂前的自检，第一步就是焊工互检加质检员目视，仪器探伤是后面抽检的环节。现场使用中的桥，绝大部分焊缝问题在肉眼可见阶段就能被发现，关键是知道看什么、怎么看。
目视要做的是三个动作：看形状——焊缝应该均匀饱满，鱼鳞纹整齐；焊缝忽宽忽窄、咬边（焊缝边缘把母材咬出一道沟）、气孔密集，都是质量信号。看颜色——焊缝周围油漆有没有鼓包、锈迹渗出，漆面裂纹顺着焊缝走的要重点留意。找裂纹——裂纹的目视特征是细长的发丝纹，方向不规则，常起于焊缝两端或咬边处；怀疑但看不真切的，用放大镜配合手电斜照，或者先用砂纸打磨出金属光泽再看。
| 目视项目 | 正常状态 | 异常信号 |
|---|---|---|
| 焊缝外观 | 鱼鳞纹均匀、无咬边气孔 | 宽窄突变、密集气孔、焊瘤堆叠 |
| 漆面状态 | 完整附着、无渗锈 | 沿焊缝的漆裂、鼓包、锈渍渗出 |
| 裂纹征兆 | 无 | 发丝状细纹、端部尖锐的线痕 |
| 变形配合 | 构件对齐、间隙均匀 | 错位、局部下挠、振动异常加大 |
一个实用技巧：给重点焊缝做「体检档案」。第一次检查时给关键焊缝拍照存档，之后每次对比，裂纹是新的还是旧的、有没有发展，一目了然。
三、磁粉与超声：两种探伤各管一段
肉眼看不见的缺陷，才轮到探伤仪器出场。常用的两种方法原理完全不同，覆盖的位置也不同，不能互相替代。
磁粉检测（MT）：给焊缝区域通磁场、喷磁悬液，表面和近表面的裂纹会「吸」住磁粉显出痕迹。它对表层裂纹极其敏感，几丝宽的发裂都能抓出来，成本低、速度快，适合大面积筛查。局限是只能查铁磁性材料（碳钢没问题），且埋深超过 2 mm 左右的内部缺陷看不见。
超声检测（UT）：用超声波从钢板表面往里扫，内部缺陷会反射回波。它能看到厚板内部的气孔、夹渣、未焊透，能测缺陷深度，是内部质量仲裁的手段。局限是对操作人员经验依赖大，表面需要打磨处理，单点检测比磁粉慢。
| 方法 | 能查到的缺陷 | 查不到的缺陷 | 成本与速度 | 典型用途 |
|---|---|---|---|---|
| 目视（VT） | 表面外观缺陷、明显裂纹、变形 | 细纹、内部缺陷 | 零成本，随时做 | 日常点检、验收初查 |
| 磁粉（MT） | 表面及近表面裂纹（2 mm 以内） | 深部内部缺陷；非铁磁材料 | 低，每米焊缝几分钟 | 焊缝裂纹专项筛查 |
| 超声（UT） | 内部气孔、夹渣、未焊透，可测深度 | 近表面浅裂纹（盲区） | 中高，需持证人员 | 厚板内部质量评定 |
四、什么情况需要做正规探伤
不是每台桥都要定期上仪器。按我们的经验，下面四种情况值得花这笔钱，其余场景目视加定期复检就够了。
| 情况 | 建议检测 | 理由 |
|---|---|---|
| 新桥出厂验收（重载 12 吨以上或定制桥） | 主梁关键焊缝磁粉抽检，必要时超声 | 把好第一道关，问题留在厂里解决 |
| 目视发现可疑裂纹征兆 | 先磁粉确认，深的再超声定性 | 肉眼看不真切的，仪器说话 |
| 经历过超载事故、剧烈碰撞 | 受力区域磁粉全检 | 冲击可能造成隐性裂纹 |
| 桥龄 5~8 年以上的高频重载桥 | 每两年一次磁粉抽检 | 疲劳裂纹进入高发期 |
探伤找谁来做好？当地有资质的无损检测公司最省心，出具的报告可直接用于验收备案；费用按焊缝延米或按点位计，一台常规桥的关键焊缝抽检通常几千元以内。委托时说清楚部位清单（主梁连接、唇板铰链座、油缸支座），让对方按点报价。
五、不同桥龄的检测节奏
日常检查的频率按工况分档就够了，不必一刀切。下表是我们给客户建议的节奏，直接照做即可。
| 工况分档 | 目视点检 | 重点焊缝细查 | 仪器探伤 |
|---|---|---|---|
| 轻中度：日均 20 车以内，载重常在七成以下 | 每月 1 次 | 每半年 1 次 | 暂不需要 |
| 中重度：日均 30~50 车，接近额定作业 | 每两周 1 次 | 每季度 1 次 | 每 2 年磁粉抽检 |
| 重载高频：日均 50 车以上或常年满载 | 每周 1 次 | 每月 1 次 | 每年磁粉，异常加超声 |
| 桥龄超 6 年（任一工况） | 按上表加密一档 | 每季度 1 次 | 每 2 年磁粉抽检 |
有两类场地要额外注意：一是露天靠海的，腐蚀会让焊缝截面变薄、加速裂纹发展，检测周期建议整体提前；二是低温冷库口的，低温让钢材变脆，裂纹一旦萌生扩展更快，冬天检查别偷懒。
六、查出裂纹怎么办：处理路径与原则
磁粉或目视确认裂纹后，别慌，也别想着补点漆糊弄过去。按下面的路径处理：
- 先停用降压：确认裂纹的桥立即停用，至少降载到平时一半以下，防止裂纹在继续作业中快速扩展。
- 定性评估：由专业人员判断是表层打磨可除的浅裂纹，还是需要补焊的深裂纹，或者涉及主梁母材的结构性问题。前两者现场可处理，最后一种要回厂评估。
- 规范补焊：补焊不是随手点几下。要先用碳弧气刨或打磨把裂纹彻底清除（两端各多去 10 mm 以上），确认无裂纹残留后再按原焊接工艺补焊，重要部位补完做一次磁粉复检确认。
- 查明原因：裂纹出现在哪个位置、什么方向，往往指向受力或设计上的薄弱点。反复在同一位置开裂的，要考虑加肋板改善结构，而不是一次次补焊。
- 记录在案：裂纹位置、照片、处理方式、复检结果记入设备档案，作为下次检测周期的参考。
七、买桥和验桥时，怎么从焊缝看厂家水平
焊缝质量是工厂水平的「素颜照」，设备可以吹，焊缝不会说谎。到厂考察或者验货时，盯住这几点就能看出大概：
| 观察点 | 高水平工厂 | 要留心的信号 |
|---|---|---|
| 重要焊缝外观 | 鱼鳞纹均匀连续，宽窄一致 | 宽窄跳变、咬边、密集气孔 |
| 焊缝两端收弧 | 收弧饱满、无弧坑 | 端部塌陷、突然变细 |
| 是否自动焊 | 主梁长直缝用埋弧自动焊或气保焊机 | 全桥手工焊、长直缝也手焊 |
| 质检环节 | 有焊工代号钢印、可提供探伤抽检报告 | 说不出谁焊的、无任何检验记录 |
| 焊接前处理 | 坡口打磨、组对间隙均匀 | 间隙忽大忽小、直接点焊拼装 |
订货谈判时可以直接把两条写进合同：一是关键焊缝 100% 目视加 20% 磁粉抽检，二是到货验收时买方有权对指定焊缝复检。敢答应这两条的厂家，质量底线基本是可靠的。
八、一张表总结：焊缝管理这样做
- 日常看三处：主梁连接焊缝、唇板铰链座、油缸支座，目视点检按工况周期执行。
- 可疑先磁粉：肉眼看不真切的线痕，花小钱磁粉确认，别拖到裂纹扩展。
- 内部靠超声：厚板内部质量、验收仲裁，交给持证人员做超声。
- 裂纹规范处理：清除彻底再补焊，复检确认再复用，反复开裂要改结构。
- 档案跟桥走：拍照、记录、复检数据入档，转手、出租都有据可查。
结构安全这件事，投入产出比极高：一年几百上千元的检查成本，换的是几十年不下心、不上事故。把这套节奏跑起来，桥的寿命和场地的安全感都会明显不一样。
常见问题
登车桥出厂时做过探伤吗？验收时要厂家提供什么？
正规厂家对重载机型和定制桥的关键焊缝会做磁粉抽检，常规机型以焊工资质加全检目视为主。验收时可要求提供焊缝检验记录或探伤抽检报告，重要焊缝应留有焊工代号钢印。合同里建议直接写明抽检比例，到货后有权复检。
焊缝上有一道发丝细纹，但看不真切，要紧吗？
要当心。发丝状细纹是裂纹最典型的早期特征，先用放大镜斜照确认方向和位置，看不真切就做磁粉检测确认，费用不高。确认是浅表划痕可以打磨掉；确认是裂纹就按清除后补焊的规范流程处理，不要补漆了事。
磁粉和超声探伤，只做一种行不行？
看目的。筛查表面裂纹，只做磁粉就够了，它对表层缺陷最敏感；要评定厚板内部质量或做验收仲裁，只做超声。两种一起做是常规探伤公司给重型结构件的标准组合，覆盖面最全。日常管理的桥，多数情况磁粉加目视已足够。
桥用了八年没查过焊缝，现在开始管理晚不晚？
不晚，但建议第一步就做一次全面摸底：关键焊缝目视加磁粉抽检，把现存问题一次查清，之后按重载高频档的周期维护。八年的桥如有裂纹多处在发展，摸底能帮您决策是继续用还是提前规划更换，比被动等出事划算。
